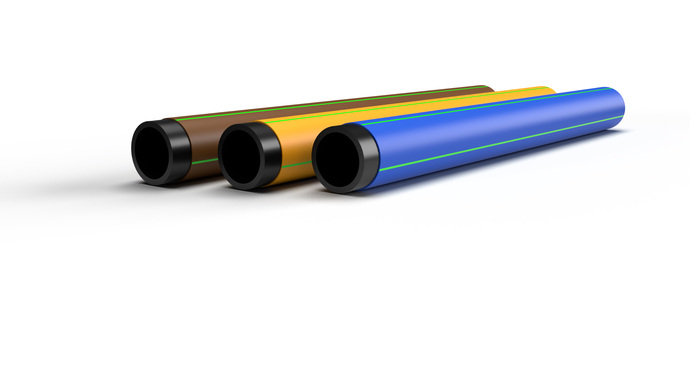

GEROfit^® RSchutzmantelrohr

Speziell für moderne Rohr-Neuverlegungs- und Sanierungsverfahren wurde das GEROfit^® R Schutzmantelrohr entwickelt (nach PAS 1075 Typ 3). Der einzigartige Vorteil – Stumpfschweißen ohne aufwendige Schälarbeiten.

TECHNISCHE SPEZIFIKATIONEN

SDR

7,4 | 11 | 17 | weitere Dimensionen auf Anfrage
Dimension

25 - 630 mm
Anwendung
Trinkwasser
Gas
Abwasser
Industrie
Rohraufbau
Medienrohr nach DIN- und EN-Normen | PE 100-RC Medienrohr | maßlich aufaddierter Schutzmantel aus einem modifizierten Polyolefincompound
Kennzeichnung
Medienrohr schwarz (ggf. mit 4 auf dem Umfang verteilten dem zu transportierenden medium entsprechenden Längsstreifen) | Medienrohr mit kompletter Metersignierung gemäß DVGW | farbiger Schutzmantel mit vier auf dem Umfang verteilten grünen Längsstreifen | Schutzmantel mit kompletter Metersignierung gemäß DVGW
Anwendung/bestimmungsgemäße Verwendung
Mediendruckrohr nach DIN EN 12201 bzw. DIN EN 1555 für die Erdverlegung gemäß DVGW-Zulassung | Verlegung mit und ohne Sandbettung möglich | für grabenlose Verlegung geeignet gemäß DVGW-Regelwerk
Besonderheit
GEROfit^® R Schutzmantelrohre können im Heizelement-Stumpfschweißverfahren verarbeitet werden, ohne vorheriges Abmanteln des äußeren Schutzmantels | permanente Fremdüberwachung der PE 100-RC Werkstoffe und des Rohres | Gerodur Trinkwasserrohre mit zusätzlicher regelmäßiger Prüfung der Organoleptik – Qplus Label
Werkstoff
Medienrohr PE 100-RC | Schutzmantel modifiziertes Polyolefincompound
Normen
DIN EN 12201 bzw. DIN EN 1555 | DIN 8074/8075 | PAS 1075 | DVGW GW 335 – A2
Zertifizierung
DVGW | DIN CERTCO / TÜV Rheinland | internationale auf Anfrage | auf Wunsch mit ISCC Plus Zertifizierung
Lieferformen
Stange | Ringbund | Trommel
Ausschreibungstexte
GEROfit^® R Trinkwasserdruckrohr bei Ausschreiben.de
GEROfit^® R Abwasserdruckrohr bei Ausschreiben.de
GEROfit^® R Gasdruckrohr bei Ausschreiben.de
GEROfit^® R Brauchwasserdruckrohr / industrielle Anwendungen bei Ausschreiben.de

Dieses Produkt erhalten Sie auf Wunsch auch mit ISCC Plus Nachhaltigkeitszertifizierung. Alle Informationen dazu haben wir hier für Sie zusammengefasst -> ISCC Plus

GEROfit^® R Abwasserdruckrohr Datenblatt

GEROfit^® R Druckrohr Datenblatt

GEROfit^® R Gasdruckrohr Datenblatt

GEROfit^® R Trinkwasserdruckrohr Datenblatt

GEROfit^® R Schutzmantelrohr Infoblatt

Zubehör

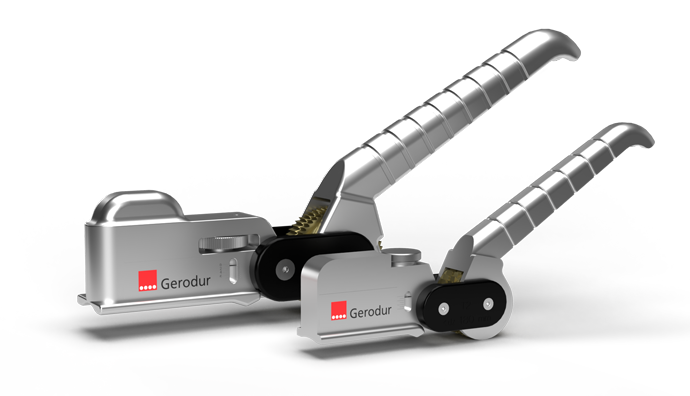

Peeler Set

Das Kraftpaket für Schutzmantelrohre gemäß PAS 1075 Typ 3. Zur einfachen und schnellen Entfernung des Schutzmantels. Weiterlesen

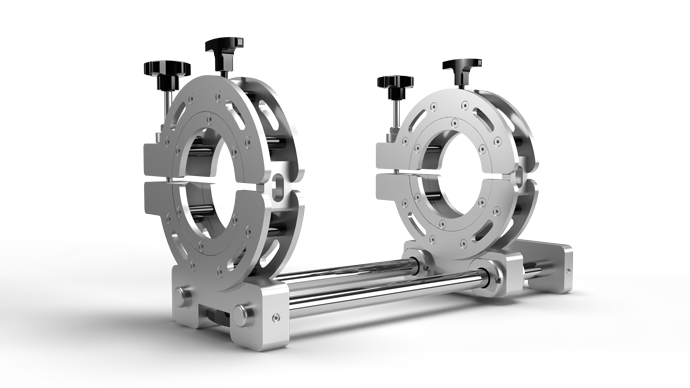

Runddrückvorrichtung

Der Zupacker für eine maximale Rundungskraft beim Schweißen mit Heizwendelmuffen.
Weiterlesen

Referenzen

> mehr
Nächste Reinigungsstufe für das Klärwerk Berlin Münchehofe
> mehr
Gewährleistung der Trinkwasserversorgung mit Interimsrohrleitung RCprotect^®
> mehr
Neubau einer Abwasserdruckrohrleitung in den Gemeinden Aumühle-Wohltorf
> mehr
Provisorische Trinkwasserfreileitung auf Ständerwerk
> mehr
GEROfit^® R Rohre für effektive Stadtentwässerung
> mehr
GEROfit^® R und RCprotect^® Trinkwasserleitung im Rohrstrangrelining - Stendal
> mehr
GEROfit^® R für neue Trinkwasserleitung Tampere / Finnland
> mehr
Plan B mit GEROfit^® R für Kotka (Finnland)
> mehr
LHT^®-Schutzmantelrohr für Cargill in Barby (Sachsen-Anhalt)
> mehr
LHT^® E-Power - Kabelschutzrohr GEROfit^® R unter der BAB 72 / Borna
> mehr
Sanierung Trinkwasserleitung mit GEROfit^® R in Polenz / Neustadt i.Sa.
> mehr
GEROfit^® REX Trinkwasserschutz - Spycker / Glowe (Rügen)
> mehr
Erneuerung der Trinkwasserversorgung in den Leipziger Vororten
> mehr
Relining GEROfit^® R Gas / Radom (Polen)
> mehr
GEROfit^® R Trinkwasserrohr im Berstliningverfahren / Dresden
> mehr
Umverlegung einer Trinkwasserleitung - Gemeinde Siehdichum

Alle anzeigen

Verarbeitungshinweise

Geeignete Verlegeverfahren

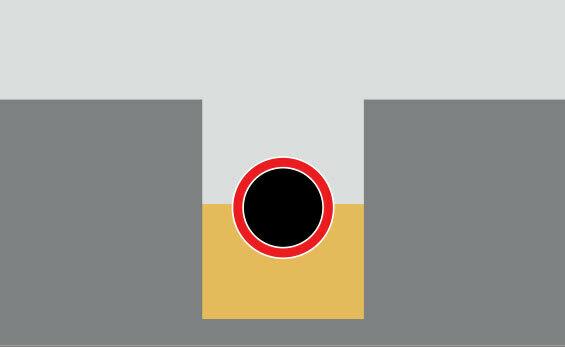

Sandbett

Bei der Verlegung im Sandbett ist das Aushubmaterial durch eine Sandbettung nach DIN EN 805 auszutauschen. Es sind Einschränkungen der Korngrößen des Bettungsmaterials zu beachten.

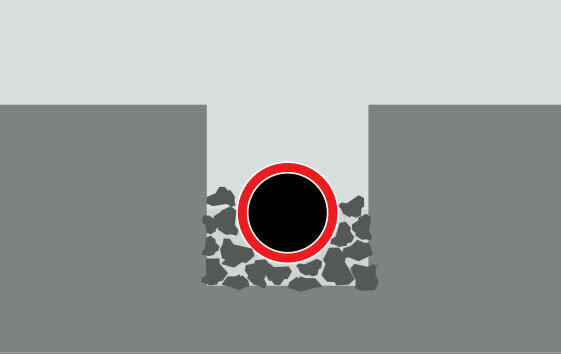

ohne Sandbett

Aufgrund des Nachweises durch ein unabhängiges Prüfinstitut ist die Verlegung ohne Sandbett möglich. Somit entfällt der Mehraufwand zum Ersatz des Aushubes durch eine Sandbettung nach DIN EN 805 (Transport, Deponierung).
Pflügen

Beim Pflugverfahren wird der Boden durch ein Pflugschwert verdrängt und die Rohrleitung über einen Einbaukasten auf die Sohle des Bodenkanals gelegt.

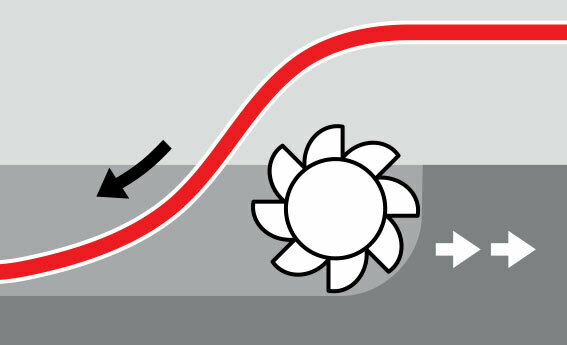

Fräsen

Beim Fräsverfahren wird maschinell ein Rohrgraben in den Untergrund gefräst und gleichzeitig die Rohrleitung auf die Grabensohle gelegt.

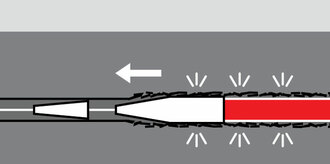

Berstlining

Das statische Berstlining ist die trassengleiche Erneuerung der Altrohrleitung, wobei dieselbe durch den Berstkopf zertrümmert wird und die verbleibenden Scherben in den umgebenden Boden gepresst werden.
Spülbohren

Die Neuverlegung durch Spülbohren wird meist in drei aufeinanderfolgenden Arbeitsschritten vollzogen. Mit der kontinuierlichen und per Ortung gesteuerten Pilotbohrung wird der Trassenverlauf festgelegt. Es folgen die Aufweitung des Bohrloches und der Einzug des Rohrstranges.

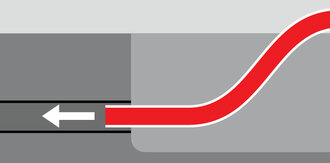

Relining

Beim Reliningverfahren mit Ringraum wird in die gereinigte Altrohrleitung der im Querschnitt geringere Rohrstrang mit einer Einzugsvorrichtung eingezogen.
Bodenverdrängungsverfahren

Beim Bodenverdrängungsverfahren wird mit Hilfe eines pneumatisch betriebenen Verdrängungshammers, einer sogenannten „Rakete“, ein unterirdischer Hohlraum aufgefahren. In diesen wird dann die Neurohrleitung eingezogen.
