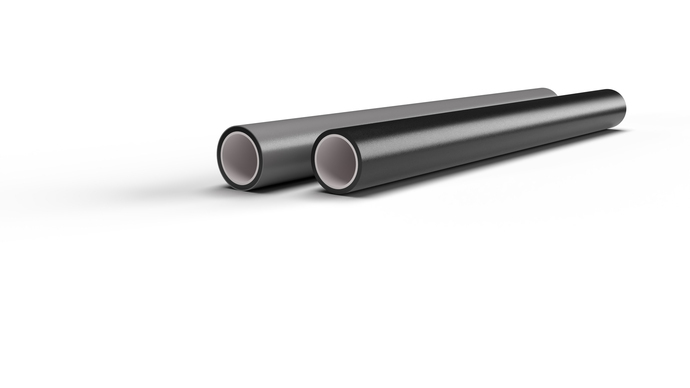

GEROtec MININGAbriebfestes Druckrohr für Berg- und Tagebau

Die innere Schutzschicht garantiert eine langfristige Beanspruchung gegenüber abrasivem Verschleiß beim Transport von Medien mit Feststoffanteilen. Verfügbar in 2-schichtigem (GEROtec MINING I) oder 3-schichtigem (GEROtec MINING II) Rohrwandaufbau. Die wirtschaftliche Alternative zu traditionellen Werkstoffen im Industrie-, Anlagen- und Bergbau.

TECHNISCHE SPEZIFIKATIONEN

  • SDR
    7,4 | 11 | 17 | weitere Dimensionen auf Anfrage
  • Dimension
    90 - 630 mm
  • Medium
    Nasse Feststoffgemische
  • Rohraufbau
    Druckrohr nach DIN- und EN-Normen | mehrschichtiges Mediendruckrohr mit coextrudierter, additiver abrasionsfester Innenschicht und glatten Enden | optional als mehrschichtiges Mediendruckrohr mit coextrudierter heller Außenschicht, additiver abrasionsfester Innenschicht und glatten Enden
  • Kennzeichnung
    Mediendruckrohr mit Kernschicht in schwarz | optional: Außenschicht in silbergrau | maßlich integrierte Innenschicht, Farbton hell, inspektionsgeeignet | Systemrohr mit kompletter Metersignierung gemäß Normvorgaben (optional ergänzend nach Projektanforderungen)
  • Anwendung/­bestimmungsgemäße Verwendung
    Industrie- und Bergbaurohr für die Nassförderung von Medien mit Feststoffanteilen | offene Verlegung | Verlegung im Graben mit (PE100) und ohne Sandbettung (PE100-RC)
  • Besonderheit
    Innere Schutzschicht für langfristige Beanspruchung durch abrasiven Verschleiß | helle Außenschicht aus UV-stabilisiertem PE100 bzw. PE100-RC für geringe Wärmebeanspruchung des Systemrohrs
  • Werkstoff
    Außenschicht aus PE100 bzw. PE100-RC gemäß Positivliste des KRV e.V. (PAS 1075) | abrasionsfeste Innenschicht aus thermoplastischem Elastomer
  • Lieferformen
    Stange à 12m | Weitere Längen auf Anfrage
  • Ausschreibungstexte
    GEROtec MINING I bei Ausschreiben.de
    GEROtec MINING II bei Ausschreiben.de

Systemkomponenten

  • Gerodur GEROtec MINING Aufschweißbund Computergrafik gegen abrasivem Verschleiß beim Transport von Medien mit Feststoffanteilen

    Aufschweißbund

    Mit dem GEROtec mining Aufschweißbund ist eine lösbare Verbindung zu anderen Werkstoffen und eine durchgehende abrasionsfeste Innenschicht gewährleistet.
  • Gerodur GEROtec MINING Bogen Computergrafik gegen abrasivem Verschleiß beim Transport von Medien mit Feststoffanteilen

    Bögen

    Zur Reduzierung der punktuellen Abrasionskräfte stehen Bögen mit großen Biegeradien zur Verfügung.
  • Gerodur GEROtec MINING Y-Stück Computergrafik gegen abrasivem Verschleiß beim Transport von Medien mit Feststoffanteilen

    Abzweig

    Segmentgeschweißtes Y-Stück mit abrasionsfester Innenschicht für die Installation eines Abzweiges auf Wunsch mit reduziertem Abgang.
  • Gerodur GEROtec MINING T-Stück Computergrafik gegen abrasivem Verschleiß beim Transport von Medien mit Feststoffanteilen

    T-Stück

    Segmentgeschweißtes T-Stück mit abrasionsfester Innenschicht, auf Wunsch mit reduziertem Abgang.

Zubehör

Peeler Set

Das Kraftpaket für Schutzmantelrohre gemäß PAS 1075 Typ 3. Zur einfachen und schnellen Entfernung des Schutzmantels. Weiterlesen
Gerodur GEROtool® Pocket Peeler, zum schälen von Schutzmantelrohren

Runddrückvorrichtung

Der Zupacker für eine maximale Rundungskraft beim Schweißen mit Heizwendelmuffen.
Weiterlesen
Gerodur Runddrückschelle - Der Zupacker gegen Ovalitäten

Referenzen

Geeignete Verlegeverfahren

  • Gerodur Verlegung im Sandbett Computergrafik

    Sandbett

    Bei der Verlegung im Sandbett ist das Aushubmaterial durch eine Sandbettung nach DIN EN 805 auszutauschen. Es sind Einschränkungen der Korngrößen des Bettungsmaterials zu beachten.
  • Gerodur Verlegung ohne Sandbett Computergrafik

    ohne Sandbett

    Aufgrund des Nachweises durch ein unabhängiges Prüfinstitut ist die Verlegung ohne Sandbett möglich. Somit entfällt der Mehraufwand zum Ersatz des Aushubes durch eine Sandbettung nach DIN EN 805 (Transport, Deponierung).
  • Gerodur Pflugverfahren Computergrafik

    Pflügen

    Beim Pflugverfahren wird der Boden durch ein Pflugschwert verdrängt und die Rohrleitung über einen Einbaukasten auf die Sohle des Bodenkanals gelegt.
  • Gerodur Fräsverfahren Computergrafik

    Fräsen

    Beim Fräsverfahren wird maschinell ein Rohrgraben in den Untergrund gefräst und gleichzeitig die Rohrleitung auf die Grabensohle gelegt.
