GEROtherm® DUPLEX-REXdie vollständig diffusionsdichte Erdwärmesonde mit Schutzmantel

Prinzip:


Mit der vollständig diffusionsdichten Erdwärmesonde GEROtherm® DUPLEX-REX wird das Eindringen von gasförmigen Stoffen verhindert. Die Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil PN16@ 20°C und PN20@ 20°C.

Konstruktion:‎


Die Geometrie des Fusses ist gleich wie bei den Doppel-U Sonden PN20, jedoch mit aufgedampfter Metallschicht und einem Schutzlack. Das mediumführende Kernrohr ist aus modernstem rissbeständigen PE100-RC und nach SKZ HR3.26 zertifiziert. Die Diffusionsdichtigkeit wird durch eine Polymer-Matrix-Folie mit eingebetteter Diffusionssperre erreicht. Als mechanischer Schutz ist zusätzlich ein ritzfester Schutzmantel aufgebracht.

Produktdetails

Werkstoff


  • Kernrohr aus Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit); Polypropylen PP-Schutzmantel


Einsatzbereich


  • Temperaturbereich: -20°C /­ +40°C


  • Druckbeständigkeit: PN16@20°C /­ SDR 11
  • Dimensionen: de 35 mm, de 43 mm


  • Druckbeständigkeit PN20@20°C /­ SDR 9
  • Dimensionen: de 43 mm


Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern oder auf dem Flyer.

Vorteile

  • höhere Belastung und Stabilität durch verstärkte Wandung am Sondenfuss; PN22

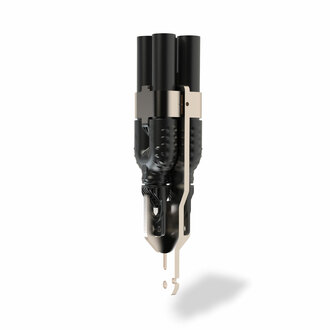

  • kompatibel mit dem GEROtherm®, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm® PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm® UNI-FIX
  • niedriger hydraulischer Widerstand durch grosse Querschnitte und Muffenschweissung
  • bewährter Schmutzsiphon im Sondenfuss mit zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
  • keine Schweissarbeiten auf der Baustelle
  • DIN EN 12201-2
  • Patent Nr. EP 2 395 301


Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Dimensionen

Dimension Druckbeständigkeit Standard Längen Ø Sonden Fuss Wickelmasse
32 x 3.0 mmbis PN16@20°C /­ bis SDR11 50 - 160 Meter 94 mmSonden
40 x 3.7 mmbis PN16@20°C /­ bis SDR11 50 - 300 Meter 115 mmSonden
40 x 4.5 mmbis PN20@20°C /­ bis SDR9200 - 300 Meter115 mmSonden
Werkszeugnis nach EN 10204 2.2
