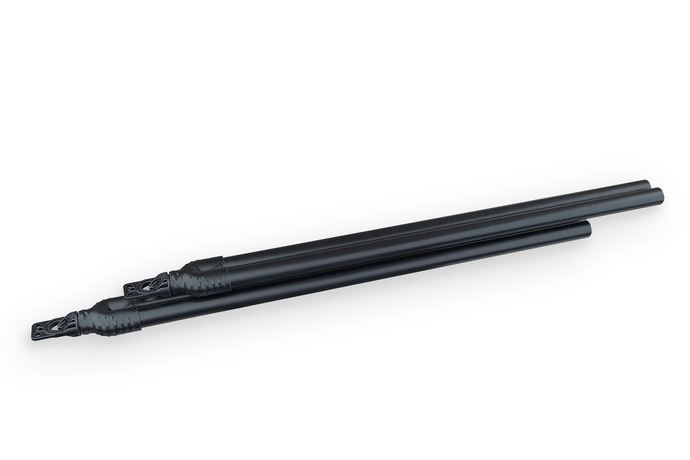

GEROtherm^® DUPLEXDie Standard Erdwärmesonde

Prinzip:

‎Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil PN16@ 20°C und PN20@ 20°C.

Konstruktion:‎

Wichtigstes Bauteil der GEROtherm^® Erdwärmesonde ist der Sondenfuss (Umlenkung). Er ist den grössten Belastungen während Einbau und Betrieb ausgesetzt. HakaGerodur hat deshalb den bereits seit Jahren etablierten GEROtherm^® Sondenfuss (Dim. 32 und 40 mm) weiterentwickelt und patentiert.

Produktdetails

Werkstoff

‎

Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit)

Einsatzbereich

‎

Temperaturbereich: -20°C / +40°C

Druckbeständigkeit: PN16@20°C / SDR 11
Dimensionen: de 32 mm, de 40 mm, de 50 mm

Druckbeständigkeit PN20@20°C / SDR 9
Dimensionen: de 40 mm, de 50 mm‎

Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern.

Vorteile

erhöhte Schutzfunktion durch Noppendesign
höhere Belastung und Stabilität durch verstärkte Wandung am Sondenfuss; PN22

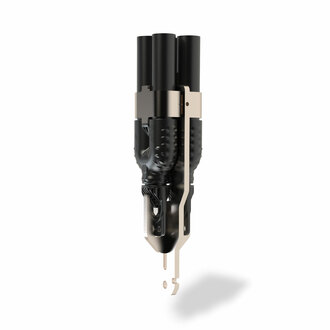

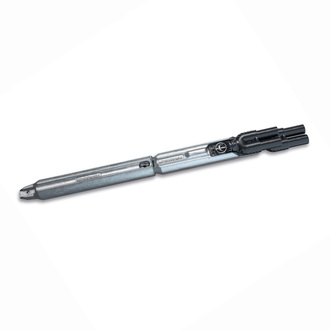

kompatibel mit dem GEROtherm^{^®} Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm^{^®} PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm^{^®} UNI-FIX
niedriger hydraulischer Widerstand durch grosse Querschnitte und Muffenschweissung
bewährter Schmutzsiphon im Sondenfuss mit neu zwei Stege, welche die Anwendung eines Messschwimmkörpers erleichtern
keine Schweissarbeiten auf der Baustelle
DIN EN 12201-2
Patent Nr. EP 2 395 301‎
SKZ zertifiziert und überwacht SKZ-Zertifikat Nr. A278
zertifiziert und überwacht durch KIWA KOMO Zertifikat Nr.: K84660/02

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

Preisliste GEROtherm^® Erdwärmesondensystem

Technische Datenblätter

Technisches Datenblatt DUPLEX PN16 32mm

Technisches Datenblatt DUPLEX PN16 40mm

Technisches Datenblatt DUPLEX PN20 40mm

Ausschreibungstexte

Ausschreibungstexte GEROtherm^® DUPLEX

Zulassungen / Zertifizierungen

Zertifikat SKZ Nr. A278

Zertifikat KIWA KOMO Nr.: K84660/02

Dimensionen

Dimension	Druckbeständigkeit	Standard Längen		Ø Sonden Fuss		Wickelmasse
32 x 3.0 mm	PN16* / SDR11	50 - 160 Meter	Preisliste Seite 9	92 mm	Preisliste Seite 8	und Paletten Informationen	Preisliste Seite 19
40 x 3.7 mm	PN16* / SDR11	50 - 300 Meter	Preisliste Seite 10	113 mm	Preisliste Seite 8	und Paletten Informationen	Preisliste Seite 19
40 x 4.5 mm	PN20* / SDR9	200 - 300 Meter	Preisliste Seite 11	113 mm	Preisliste Seite 8	und Paletten Informationen	Preisliste Seite 19
50 x 4.6 mm	PN16* / SDR11	50 - 550 Meter	Preisliste Seite 28	136 mm	Preisliste Seite 28
50 x 5.6 mm	PN20* / SDR9	200 - 550 Meter	Preisliste Seite 28	143 mm	Preisliste Seite 28

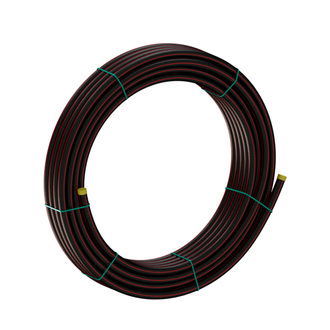

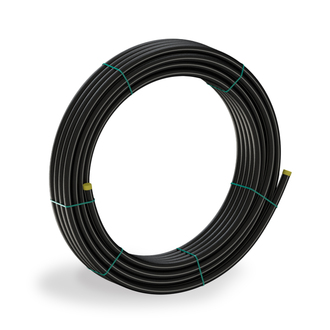

Injektionsrohre de 25 mm	hält kurzzeitig einem Injizierdruck bis 32 bar* stand.	52 - 322 Meter	Preisliste Seite 29			wenn einzeln auf Sonden gelegt	Preisliste Seite 29
Injektionsrohre de 25 mm	"	52 - 322 Meter	Preisliste Seite 29			als gesamte Palette geliefert wird	Preisliste Seite 30
Injektionsrohre de 32 mm	"	102 - 412 Meter	Preisliste Seite 31			wenn einzeln auf Sonden gelegt	Preisliste Seite 31
Injektionsrohre de 32 mm	"	102 - 412 Meter	Preisliste Seite 32			wenn einzeln auf Sonden gelegt	Preisliste Seite 32

* @ 20°C

Werkszeugnis nach EN 10204 2.2
