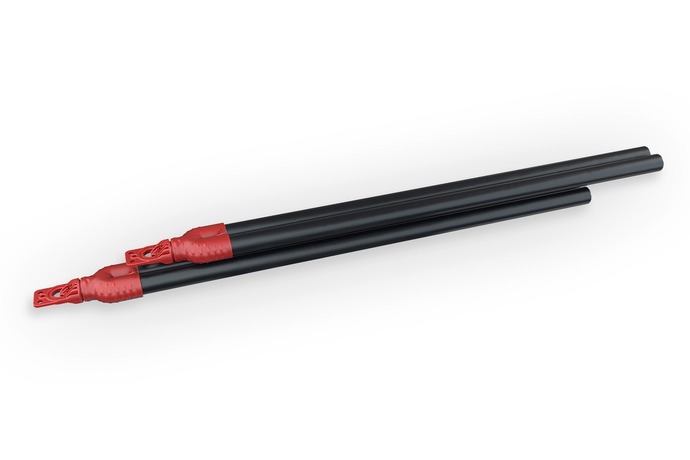

GEROtherm^® VARIO-RTDie konische, druckverlustoptimierte Erdwärmesonde für höhere Temperatur-beanspruchungen

Prinzip:

Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil bis PN16@20°C und bis PN20@20°C.

Konstruktion:‎

Die Geometrie des Fusses ist gleich wie bei den DUPLEX Doppel-U Sonden. Optimierte Sondenrohre mit gleichem Aussendurchmesser wie bei den DUPLEX Doppel-U Sonden mit variabler Wandstärke aus PE100-RT-RC*.

Produktdetails

Werkstoff
‎

Polyethylen PE100-RT-RC* (RT=Raised temperature; erhöhte Temperaturbeständigkeit; RC=Resistance to crack; Rissbeständigkeit)

Einsatzbereich
‎

Temperaturbereich: -20°C / +95°C¹⁾

Druckbeständigkeit: bis PN16@20°C / SDR 11
Dimensionen: de 32 mm, de 40 mm

Druckbeständigkeit bis PN20@20°C / SDR 9
Dimensionen: de 40 mm

* Erdwärmesonden hergestellt aus dem Werkstoff PE100-RT-RC ist eine geschützte Technologie. Patent Nr. CH 717 800 A2
_{1) Die zu erwartende Lebensdauer des Materials ist abhängig von der Einsatztemperatur und -zeit sowie vom Innendruck. Die Berechnung der Belastungsgrenzen erfolgt anhand der Schadensakkumulierungsregel (Minersche Regel) gemäss SN EN ISO 13760. (Für eine objektspezifische Definition muss das Jahres-Häufigkeits-Temperatur-Profil sowie der Innendruck angegeben werden.)}

Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern oder auf dem Flyer.

Vorteile

‎druckfeste Sonden bis 16 bar@20°C oder bis 20 bar@20°C
Sondenfuss innendruckbeständig 25 bar@20°C
optimierter hydraulischer Druckabfall und damit effizientere Gesamtanlagen
100% Kunststofflösung und damit Korrosionsbeständigkeit
deutlich verbesserte Beuldruckbeständigkeit im unteren Bereich
gleiches Diagonalmass wie bei DUPLEX Sonden
kompatibel mit dem GEROtherm^{^®} Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm^{^®} PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm^{^®} UNI-FIX
bewährter Schmutzsiphon im Sondenfuss mit neu zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
Einbaubedingungen analog der Standardsonden
Patent Nr. EP 2 395 301; EP 2 706 308 und CH 717 800 A2
auf Wunsch kann die Erdwärmesonde auch auf unsere Leih-Haspel produziert werden

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste GEROtherm^® Erdwärmesondensystem

Technische Datenblätter

Technisches Datenblatt VARIO-RT PN16 32mm

Technisches Datenblatt VARIO-RT PN16 40mm

Technisches Datenblatt VARIO-RT PN20 40mm

Ausschreibungstext

Ausschreibungstexte GEROtherm VARIO-RT

Flyer

Flyer GEROtherm^® RT

Dimensionen

Dimension	Druckbeständigkeit	Standard Längen	Ø Sonden Fuss	Wickelmasse
32 x 3.0 mm	bis PN16@20°C / bis SDR11	100 - 160 Meter	92 mm	Sonden
40 x 3.7 mm	bis PN16@20°C / bis SDR11	100 - 160 Meter	113 mm	Sonden
40 x 4.5 mm	bis PN20@20°C / bis SDR9	170 - 250 Meter	113 mm	Sonden
