GEROtherm^® VARIOdie druckoptimierte Erdwärmesonde

Prinzip:

Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil bis PN16@ 20°C und bis PN20@ 20°C.

Konstruktion:‎

Die Geometrie des Fusses ist gleich wie bei den DUPLEX Doppel-U Sonden. Optimierte Sondenrohre mit gleichem Aussendurchmesser wie bei den DUPLEX Doppel-U Sonden mit variabler Wandstärke aus PE 100-RC.

Produktdetails

Werkstoff
‎

Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit)

Einsatzbereich
‎

Temperaturbereich: -20°C / +40°C

Druckbeständigkeit: bis PN16@20°C / SDR 11
Dimensionen: de 32 mm, de 40 mm

Druckbeständigkeit: bis PN20@20°C / SDR 9
Dimensionen: de 40 mm

Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern oder auf dem Flyer.

Vorteile

druckfeste Sonden bis 16 bar oder bis 20 bar
Sondenfuss innendruckbeständig bis 22 bar
optimierter hydraulischer Druckabfall und damit effizientere Gesamtanlagen
100% Kunststofflösung und damit Korrosionsbeständigkeit
deutlich verbesserte Beuldruckbeständigkeit im unteren Bereich
gleiches Diagonalmass wie bei DUPLEX Sonden
kompatibel mit dem GEROtherm^{^®} Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm^{^®} PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm^{^®} UNI-FIX
bewährter Schmutzsiphon im Sondenfuss mit neu zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
Einbaubedingungen analog der Standardsonden
Patent Nr. EP 2 706 308
SKZ zertifiziert und überwacht SKZ-Zertifikat Nr. A278
zertifiziert und überwacht durch KIWA KOMO Zertifikat Nr.: K84660/02

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

Preisliste GEROtherm^® Erdwärmesondensystem

Technische Datenblätter

Technisches Datenblatt VARIO PN16 32mm

Technisches Datenblatt VARIO PN16 40mm

Technisches Datenblatt VARIO PN20 40mm

Ausschreibungstexte

Ausschreibungstexte GEROtherm^® VARIO

Zulassungen / Zertifizierungen

Zertifikat SKZ Nr. A278

Zertifikat KIWA KOMO Nr.: K84660/02

Flyer

Flyer EWS GEROtherm^® VARIO

Dimensionen

Dimension	Druckbeständigkeit	Standard Längen		Ø Sonden Fuss		Wickelmasse
32 x 3.0 mm	bis PN16* / bis SDR11	100 - 160 Meter	Preisliste Seite 17	92 mm	Preisliste Seite 8	und Paletten Informationen	Preisliste Seite 19
40 x 3.7 mm	bis PN16* / bis SDR11	100 - 160 Meter	Preisliste Seite 18	113 mm	Preisliste Seite 8	und Paletten Informationen	Preisliste Seite 19
40 x 4.5 mm	bis PN20* / bis SDR9	170 - 250 Meter	Preisliste Seite 18	113 mm	Preisliste Seite 8	und Paletten Informationen	Preisliste Seite 19

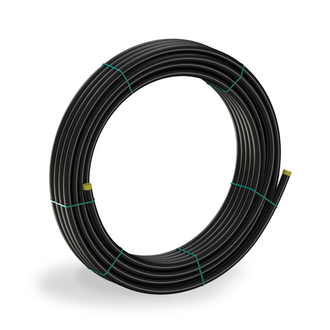

Injektionsrohre de 25 mm	hält kurzzeitig einem Injizierdruck bis 32 bar* stand.	52 - 322 Meter	Preisliste Seite 29			wenn einzeln auf Sonden gelegt	Preisliste Seite 29
Injektionsrohre de 25 mm	"	52 - 322 Meter	Preisliste Seite 29			als gesamte Palette geliefert	Preisliste Seite 30
Injektionsrohre de 32 mm	"	102 - 412 Meter	Preisliste Seite 31			wenn einzeln auf Sonden gelegt	Preisliste Seite 31
Injektionsrohre de 32 mm	"	102 - 412 Meter	Preisliste Seite 32			wenn einzeln auf Sonden	Preisliste Seite 32

* @ 20°C

Druckverluste

Druckverlust VARIO Wasser 15 A3

Druckverlust VARIO Wasser 15 A4

Druckverlust VARIO EG 25 A3

Druckverlust VARIO EG 25 A4

Werkszeugnis nach EN 10204 2.2

Werkszeugnis
