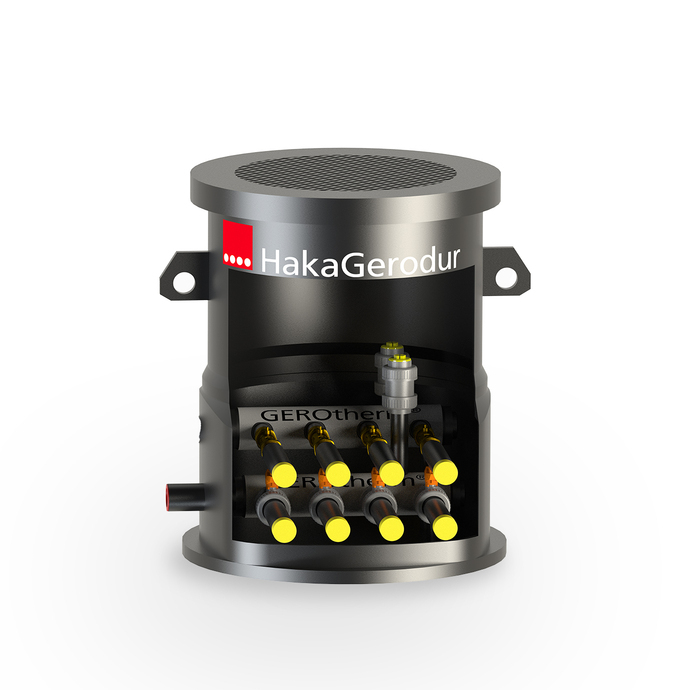

Kleinverteilerschacht GEROtherm^®Typ S

Kleinverteilerschacht aus Kunststoff für den Anschluss von Erdwärmesonden im Aussenbereich. Geeignet für Solemengen bis 7.9m³/h*. SAVE 97 Vorlauf mit Kugelhahn und Rücklauf mit Regulierventil Inline-Setter.

Der GEROtherm^®-Kleinverteilerschacht überzeugt als bewährtes und bekanntes Produkt.‎

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten

* V˙ max. (m³/h) @ 1m/s in SAVE

Produktdetails

geeignet für Solemengen bis 7.9m³/h
Messbereich des Durchflussventils Inline von 20 bis 70l/min pro Anschluss oder alternativ 5 bis 42l/min
für Erdwärmesonden Single- und Doppel-U ø 32 und 40mm
Anschlüsse für 2 bis 4 Erdwärmesonden
Anschlüsse in den Dimensionen ø 40 und 50mm
mit Füll-/Entleerhahn Rp 1 ¼"
Anschlussrohr zur Wärmepumpe Dimension ø 63mm
Hauptabgang links oder rechts
Gewicht und Preise siehe Preisliste ab Seite 69‎‎

Weitere Produktdetails finden Sie auf dem entsprechenden Flyer im Bereich Download.

Jeder Schacht ist werkseitig komplett vorgefertigt, geprüft und mit einem entsprechenden Prüfprotokoll dokumentiert.

Vorteile

werkseitig komplett vorgefertigt, geprüft und fertig für den Anschluss der Elektroschweissmuffen
installierter und druckgeprüfter GEROtherm^®-Sammler/Verteiler 97 zeichnet sich durch extrem tiefen Druckverlust aus und erhöht damit die Energieeffizienz der Gesamtanlage
jeder Solekreis ist einzeln regel- und absperrbar
radial ausbaubare Kugelhähne und Abgleichventile erlauben bei Beschädigung einen einfachen Austausch
Handgriffe für das einfache Versetzen auf der Baustelle
begehbarer Deckel bis 200kg; nicht für Fahrzeuge geeignet
Auftriebssicherung kann am äusseren Boden mit Verfüllmaterial ausgeführt werden
Dom ist bei Bedarf kürzbar
kundenspezifische Anpassungen / Optimierungen jederzeit möglich

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste EWS GEROtherm^® Behälterbau

Ausschreibungstexte

Ausschreibungstexte Kleinverteilerschächte Typ S

Flyer

Flyer GEROtherm^® Verteilerschächte

Einbauhinweise

Einbauhinweise Verteilerschächte

Beschreibung

Beschreibung GEROtherm^® Kleinverteilerschacht

Zubehör

Artikel Nr.	Beschreibung	Gewicht

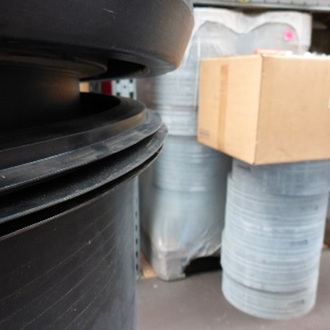

114469	Lippendichtung für Deckel 200kg gegen Tagwasser	0.9	Preisliste Seite 75

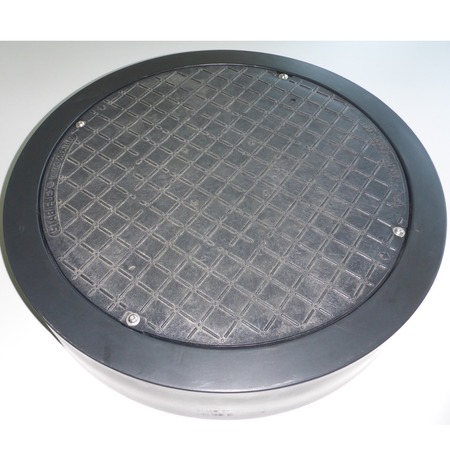

104804	Kunststoffdeckel A15 verschraubt und wasserdicht	13.4	"

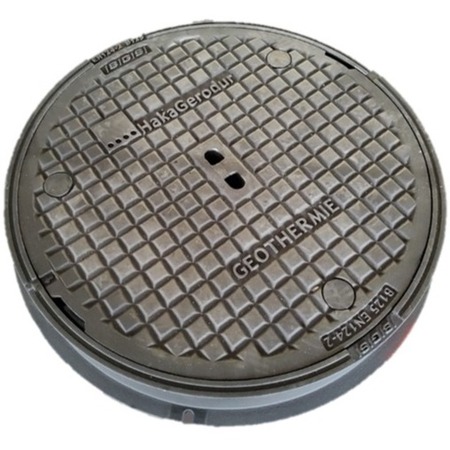

113233	Vollguss Abdeckung DN600/B125 Aufschrift GEOTHERMIE¹	56.0	"

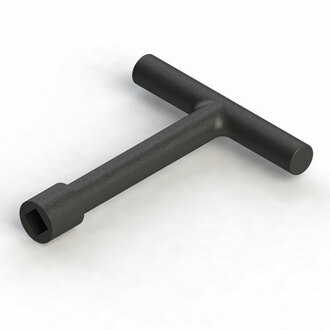

104537	Deckelschlüssel zu 113233	0.5	"
