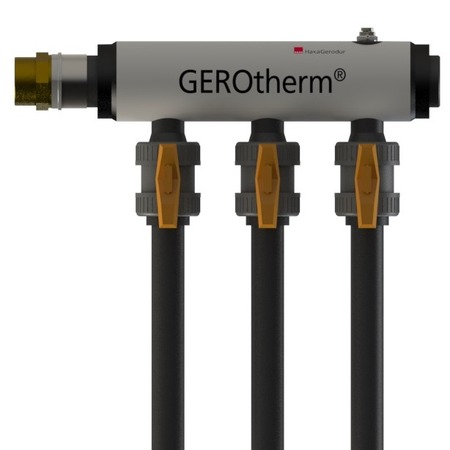

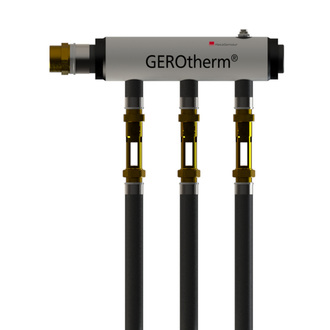

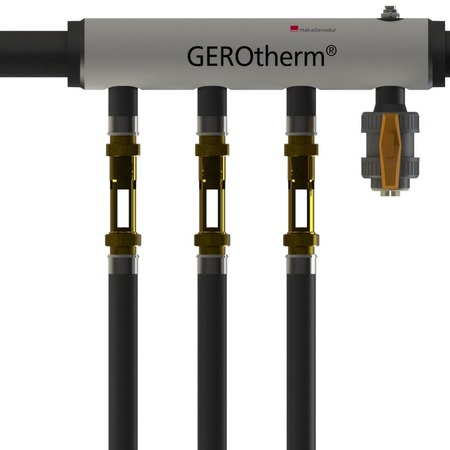

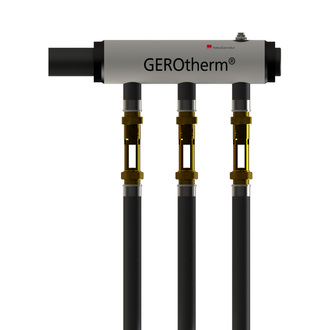

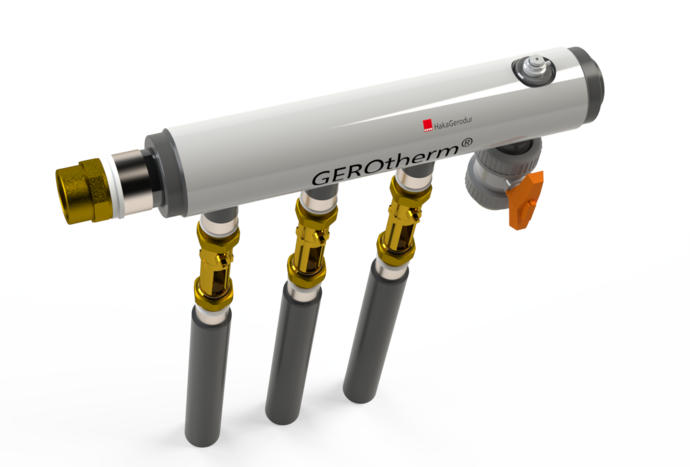

Sammler/VerteilerSAVE 97

Einsatzbereich:
‎

max. Durchfluss: 7.9 m³/h*
Werkstoff: PE100
Temperaturbereich: –20°C/+40°C
Temperaturbereich@ max. 3 bar: –20°C/+50°C‎

Merkmale:
‎

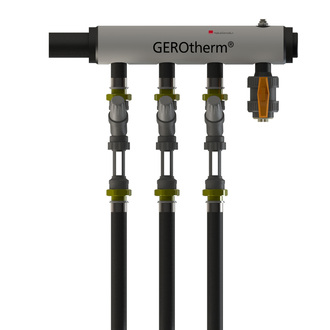

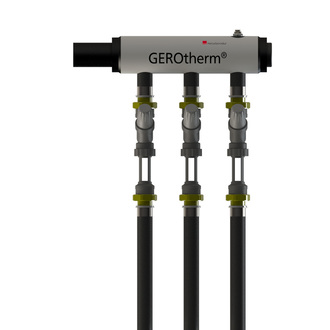

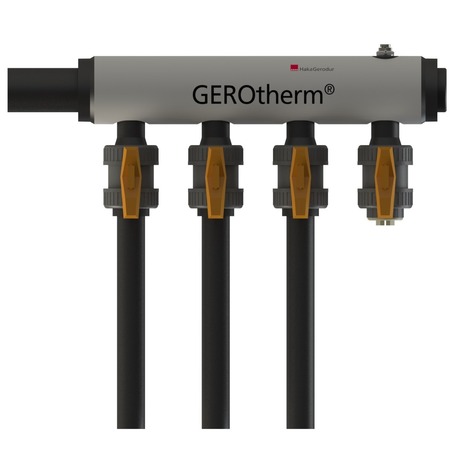

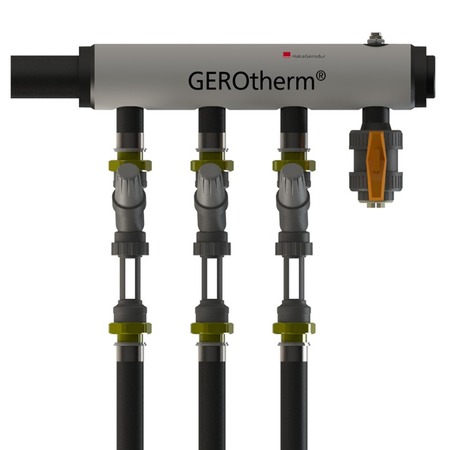

Hauptabgang zur Wärmepumpe wahlweise R2” oder PE Rohr Dimension ø 63 mm

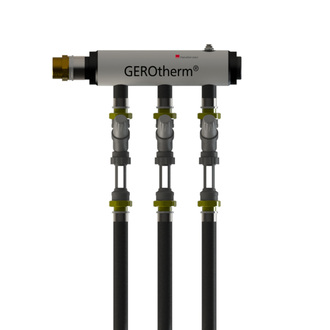

wahlweise mit oder ohne Füll-/ Entleerhahn
Entlüfter R½”
1 Anschluss ½”‎

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Flyer, technischen Datenblatt oder bei den Ausschreibungstexten

* V˙ max. (m³/h) @ 1m/s in SAVE

Produktdetails

2 bis 8 Anschlüsse de 32 mm oder
2 bis 6 Anschlüsse de 40 mm oder 50 mm‎

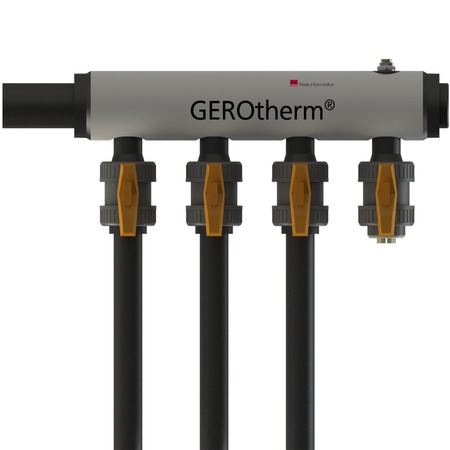

Mit Kugelhahn

‎

hochwertiger Kunststoff Kugelhahn TYP GF 375 mit ausbaubaren Kugelsitz
flachdichtende Anschlüsse beim Kugelhahn

Mit Abgleichventil

‎

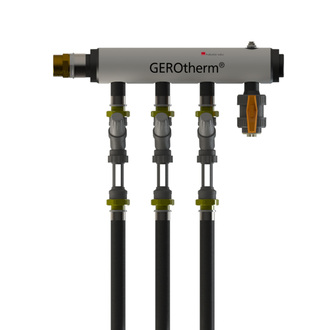

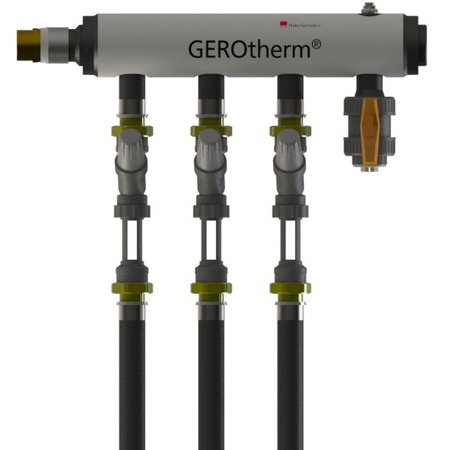

bei Anschluss Hyline:

de 40 = 10–25 l/min und 20–60 l/min wählbar
de 50 = 20–60 l/min‎

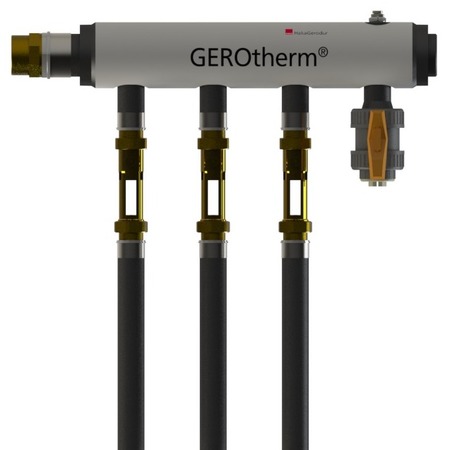

bei Anschluss Inline:

de 32 = 20–70 l/min und 5–42 l/min wählbar
de 40 = 20–70 l/min und 5–42 l/min wählbar
de 50 = 20–70 l/min und 5–42l/min wählbar‎

Gewicht und Preise siehe Preisliste Seite 62 bis 76.

Weitere Produktdetails finden Sie auf dem entsprechenden Flyer.

Vorteile

Hauptabgang zur Wärmepumpe wahlweise R2” oder PE Rohr Dimension ø 63 mm
wahlweise mit oder ohne Füll-/ Entleerhahn
Entlüfter R½”
1 Anschluss ½

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste GEROtherm^® SAVE

Technisches Datenblatt

Technisches Datenblatt GEROtherm^® SAVE 97

Ausschreibungstexte

Ausschreibungstexte GEROtherm^® SAVE 97

Zulassung/Zertifizierung

Zertifikat SKZ A 278

Flyer

Flyer GEROtherm^® SAVE

Montageanleitungen

Montageanleitung SAVE Abgleichventil

Montageanleitung SAVE Kugelhahn

Dimensionen

Videos

Zubehör

Art. Nr.	Bezeichnung	R	di mm	i mm	Z mm	Gewicht kg

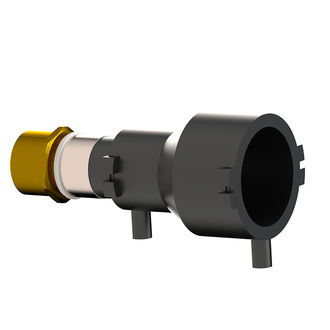

108045	Set Elektroschweiss-Reduktion Hauptabgang de 63mm auf R 1 ¼ " Aussengewinde	1 ¼ "	40	185	190	0.600	Preisliste Seite 75

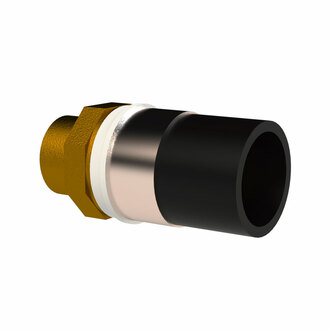

108046	Set Elektroschweiss-Reduktion Hauptabgang de 63 mm auf R 1 ½ " Aussengewinde	1 ½ "	50	205	210	0.700	"

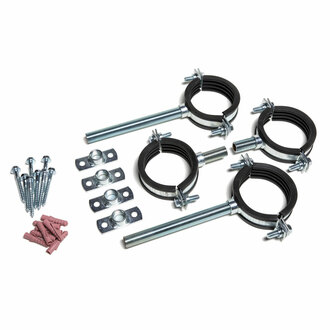

GEROtherm^® Befestigungsset speziell für GEROtherm^® SAVE 97 (inkl. Schalldämmung).
Für ein Standard-SAVE-Paar (Sammler und Verteiler) ist 1 Stk. Befestigungsset 104585 (Preisliste Seite 84) vorgesehen.

Entlüfterkappen aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” Innengewinde inkl. Entlüfter G½”.

Art. Nr.	de mm	V mm	X mm	H mm	Gewicht kg
108201	40-½"	127	55	-	0.150	Preisliste Seite 87
108202	50-½"	132	60	-	0.200	"
108203	63-½"	137	65	-	0.250	"

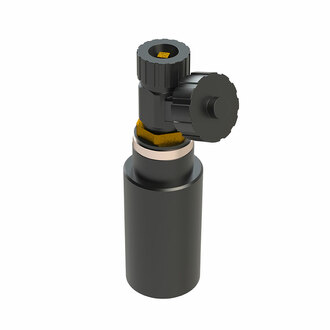

Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.

Art. Nr.	de mm	V mm	X mm	H mm	Gewicht kg
112299	63-½"	170	60	108	0.500	Preisliste Seite 87

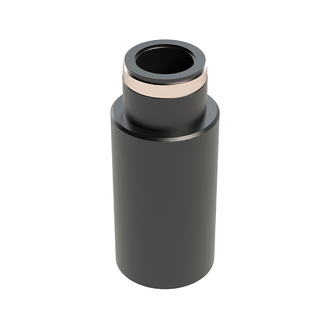

Entlüfterkappe ohne Entlüfter PE 100 SDR 11 (108208 / 108209)

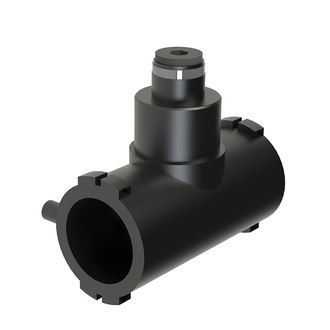

ELGEF^® Plus Elektroschweiss-T 90° Übergang auf Rp½” Verschlussstopfen (108206 / 108207)

Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.

Montageinformation Thermomanometer

Art. Nr.	Bezeichnung

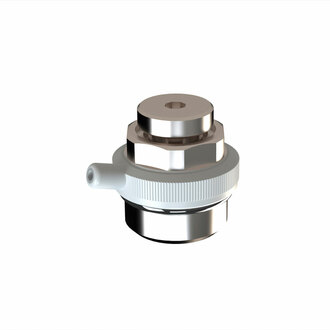

104183	Taco Vent Entlüfter 1/2"	Preisliste Seite 88
104190	Thermometer –20/+40°	"
104565	Thermomanometer 0/+120° und 0 bis 10 bar	"
108208	Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de40 – Rp1/2”	"
108209	Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de50 - RP1/2"	"
108206	ELGEF^® Plus Elektoschweiss-T 90° PE100, 40 mm Übergang auf Rp1/2” Verschlussstopfen	"
108207	ELGEF^® Plus Elektoschweiss-T 90° PE100, 50 mm Übergang auf Rp1/2” Verschlussstopfen	"

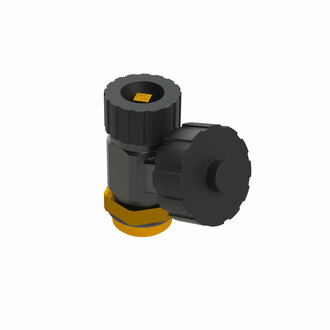

112454	Hummel SFE-Hahn 1/2" x 3/4"	"
