Verteilerschacht GEROtherm^®Typ 1

Für verschiedene Objekte werden anschlussfertige, kundenspezifische Verteilerschächte angefertigt und genau auf Ihre Bedürfnisse ausgelegt. Der GEROtherm^®-Verteilerschacht ist mit allen erforderlichen Absperr- und Regelarmaturen werkseitig ausgerüstet und erfüllt höchste Qualitätsansprüche.

Für den Einsatz in Bodenplatten, Parkflächen und Grundwasser vorgesehen.

Bei Einbausituationen mit erhöhten Anforderungen an die Grundwasserdichtheit oder Statik ist mit HakaGerodur AG Kontakt aufzunehmen.

Produktdetails

max. Durchfluss 48.4 m3/h = SAVE 180 (V max. @ 1 m/s)
Hauptrohr de 1’000 mm / 1’200 mm / 1'400 mm
Sondenanschlüsse de 32 + 40 + 50 mm
+GF+ Kugelhähne 375 aus PVC
Regulierventile Messing Inline 5-42 oder 20-70 l/min
Regulierventile Kunststoff Hyline 10-25 oder 20-60 l/min
Ausführung mit und ohne Füll/-Entleerhahn & Entlüftung
seitlicher Abgang PE-Rohr

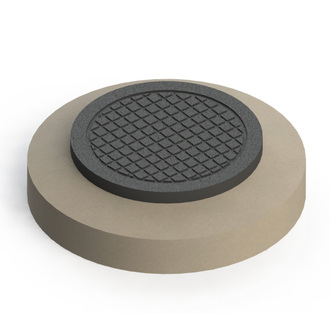

Gussdeckel Klasse B125 oder D400 (EN 124)
objektspezifische Herstellung

Weitere Produktdetails finden Sie auf dem entsprechenden Flyer im Bereich Download.

Jeder Schacht ist werkseitig komplett vorgefertigt, geprüft und mit einem entsprechenden Prüfprotokoll dokumentiert.

Vorteile

installierte Sammler/Verteiler der Reihe SAVE 97, 125 oder 180 inkl. Anschlüsse für Erdwärmesonden
Hauptabgang links oder rechts wählbar
die geschweissten Sondenanschlüsse werden druckwasserdicht durch die Schachtwandung nach aussen geführt
Schachtzugang mit inspektionsfreundlicher befahrbarer Abdeckung ausgestattet
optimale und waagerechte Sondenanbindung bei stehendem Behälter
Druckprüfung im Werk mit 10 bar am Sammler/Verteilerbalken in eingebautem Zustand gemäss Druckprüfungsprotokoll
Seriennummer pro Anlage für 100% durchgängige Nachverfolgbarkeit
extra dicke Schweissnähte für erhöhte Stabilität und Druckwasserdichtheit

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste EWS GEROtherm^® Behälterbau

Ausschreibungstexte

Ausschreibungstexte Verteilerschacht Typ 1

Flyer

Flyer GEROtherm^® Verteilerschächte

Anfrage-/Bestellformular

Anfrage- / Bestellformular Typ 1

Einbauhinweise

Einbauhinweise Verteilerschächte

Definition

Definition Hauptabgang (rechts,links)

Dimensionen

Richtwerte für die Abmessungen sind im entsprechenden Dokument zusammengefasst.
Objektspezifische Zeichnungen werden Aufgrund der effektiven Konfiguration erstellt.

Richtwerte Verteilerschacht T1-4
