Verteilerschacht GEROtherm®Typ 4


Für verschiedene Objekte werden fertige, kundenspezifische Verteilerschächte angefertigt und genau auf Ihre Bedürfnisse ausgelegt. Der GEROtherm®-Verteilerschacht ist mit allen erforderlichen Absperr- und Regelarmaturen werkseitig ausgerüstet und erfüllt höchste Qualitätsansprüche.

Für den Einsatz in Bodenplatten, Parkflächen und Grundwasser vorgesehen.

Bei Einbausituationen mit erhöhten Anforderungen an die Grundwasserdichtheit oder Statik ist mit HakaGerodur AG Kontakt aufzunehmen.

Produktdetails

  • max. Durchfluss 118.4m3/­h = SAVE 250 (V˙ max. @ 1m/­s)
  • ab 37 Anschlüsse
  • Hauptrohr de 1’600 mm /­ 1’800 mm /­ 2’000 mm
  • Sondenanschlüsse de 32 + 40 + 50 mm
  • +GF+ Kugelhähne 375 aus PVC
  • Regulierventile Messing Inline 20-70 l/­min
  • Regulierventile Kunststoff Hyline 10-25 oder 20-60 l/­min
  • Ausführung mit und ohne Füll/­-Entleerhahn & Entlüftung
  • seitlicher Abgang PE-Rohr

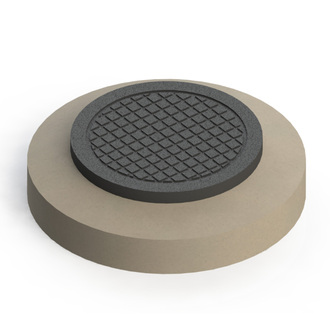

  • Gussdeckel Klasse A15/­B125/­D400 EN 124
  • objektspezifische Herstellung


Weitere Produktdetails finden Sie auf dem entsprechenden Flyer im Bereich Download.

Jeder Schacht ist werkseitig komplett vorgefertigt, geprüft und mit einem entsprechenden Prüfprotokoll dokumentiert.

Vorteile

  • installierter SAVE 97,SAVE 125, SAVE 180, SAVE 250 Sammler/­Verteiler inkl. Anschlüsse für Erdwärmesonden
  • Hauptabgang links oder rechts wählbar
  • die geschweissten Sondenanschlüsse werden druckwasserdicht durch die Schachtwandung nach aussen geführt
  • Schachtzugang mit inspektionsfreundlicher und begehbarer oder befahrbarer Abdeckung optional ausgestattet
  • optimale und waagerechte Sondenanbindung bei liegendem Behälter
  • Druckprüfung 10 bar bei Sammler/­Verteilerbalken in eingebautem Zustand gemäss Druckprüfungsprotokoll
  • Seriennummer pro Anlage für 100% durchgängige Nachverfolgbarkeit
  • extra dicke Schweissnähte für erhöhte Stabilität und Druckwasserdichtheit
  • Auftriebssicherung vorbereitet

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Dimensionen

Richtwerte für die Abmessungen sind im entsprechenden Dokument zusammengefasst.
Objektspezifische Zeichnungen werden Aufgrund der effektiven Konfiguration erstellt.
