GEROfit® NEXUSDauerhaft ortbar.

Mit handelsüblichen Ortungsgeräten ist GEROfit® NEXUS dauerhaft aktiv ortbar. Das Schutzmantelrohr lässt sich für sämtliche Verlegeverfahren einsetzen, vermeidet lebensdauerverkürzende Beschädigungen des Kernrohres und behält den vollen Betriebssicherheitskoeffizienten. Überzeugen Sie sich mit unserem Erklärvideo!

TECHNISCHE SPEZIFIKATIONEN

  • SDR
    7,4 | 11 | 17 | weitere Dimensionen auf Anfrage
  • Dimension
    90 - 630 mm
  • Anwendung
    Trinkwasser
    Gas
    Abwasser
    Industrie
  • Rohraufbau
    GEROfit® NEXUS Druckrohr nach DIN- und EN-Normen | Mediendruckrohr aus PE 100-RC | sinusförmiger Dualortungsdraht in polyolefiner Trägerfolie integriert | maßlich aufaddierter Schutzmantel aus modifiziertem Polyolefincompound
  • Kennzeichnung
    Mediendruckrohr schwarz (ggf. mit auf dem Umfang verteilten farbigen Längsstreifen) | Mediendruckrohr mit kompletter Metersignierung gemäß DVGW | farbiger Schutzmantel mit auf dem Umfang verteilten grünen Längsstreifen | Schutzmantel mit kompletter Metersignierung gemäß DVGW | optional mit Barcode zur Rückverfolgbarkeit/­Traceability
  • Anwendung/­­bestimmungsgemäße Verwendung
    Mediendruckrohr für die Erdverlegung gemäß unten aufgeführten Normenwerken und DVGW-Zulassung | Verlegung im offenen Graben mit und ohne Sandbettung möglich | grabenarme und grabenlose Neuverlegung und Sanierung mit nachträglicher Ortungsmöglichkeit
  • Besonderheit
    dauerhafte Ortbarkeit | permanente Fremdüberwachung der PE 100-RC-Werkstoffe und des Rohres | Gerodur-Trinkwasserdruckrohre mit zusätzlicher regelmäßiger Prüfung der Organoleptik- Qplus Label
  • Werkstoff
    Medienrohr PE 100-RC | Schutzmantel modifiziertes Polyolefincompound | gemäß Positivliste des KRV e.V.
  • Normen
    DIN EN 12201 bzw. DIN EN 1555| DIN 8074/­8075 | PAS 1075|DVGW GW 335 – A2
  • Zertifizierung
    DVGW | DIN CERTCO /­ TÜV Rheinland | internationale auf Anfrage
  • Lieferformen
    Stange | Ringbund | Trommel
  • Ausschreibungstexte
    GEROfit® NEXUS Trinkwasserdruckrohr bei Ausschreiben.de
    GEROfit® NEXUS Abwasserdruckrohr bei Ausschreiben.de
    GEROfit® NEXUS Gasdruckrohr bei Ausschreiben.de
Produktvideo:
GEROfit® NEXUS
Hier erfahren Sie kurz und knapp alles über die Funktionen unseres ortbaren Premiumproduktes.

Systemkomponenten

  • Gewebeband

    Kratzfeste Gewebebinde zur Nachumhüllung des abgemantelten Schweißbereiches. Leichte Handhabung dank der nachträglichen Aushärtung. Hohe Flexibilität bei Biegung des Rohres.
  • Drahtverbinder

    Verpressbare Drahtverbinder in unterschiedlichen Längenausführungen zur Verbindung des integrierten Ortungsdrahtsystems im Schweißbereich.
  • Dichtungsband

    Hoch reißfestes GEROfit® Dichtungsband für eine wasserdichte Nachumhüllung des abgemantelten Schweißbereiches.

Zubehör

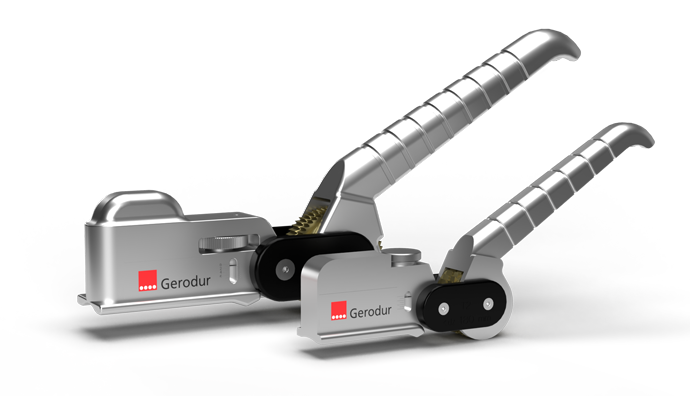

Peeler Set

Das Kraftpaket für Schutzmantelrohre gemäß PAS 1075 Typ 3. Zur einfachen und schnellen Entfernung des Schutzmantels. Weiterlesen

Runddrückvorrichtung

Der Zupacker für eine maximale Rundungskraft beim Schweißen mit Heizwendelmuffen.
Weiterlesen

Referenzen

Verarbeitungshinweise

Geeignete Verlegearten

  • Sandbett


    Bei der Verlegung im Sandbett ist das Aushubmaterial durch eine Sandbettung nach DIN EN 805 auszutauschen. Es sind Einschränkungen der Korngrößen des Bettungsmaterials zu beachten.
  • ohne Sandbett


    Aufgrund des Nachweises durch ein unabhängiges Prüfinstitut ist die Verlegung ohne Sandbett möglich. Somit entfällt der Mehraufwand zum Ersatz des Aushubes durch eine Sandbettung nach DIN EN 805 (Transport, Deponierung).
  • Pflügen


    Beim Pflugverfahren wird der Boden durch ein Pflugschwert verdrängt und die Rohrleitung über einen Einbaukasten auf die Sohle des Bodenkanals gelegt.
  • Fräsen


    Beim Fräsverfahren wird maschinell ein Rohrgraben in den Untergrund gefräst und gleichzeitig die Rohrleitung auf die Grabensohle gelegt.
  • Berstlining


    Das statische Berstlining ist die trassengleiche Erneuerung der Altrohrleitung, wobei dieselbe durch den Berstkopf zertrümmert wird und die verbleibenden Scherben in den umgebenden Boden gepresst werden.
  • Spülbohren


    Die Neuverlegung durch Spülbohren wird meist in drei aufeinanderfolgenden Arbeitsschritten vollzogen. Mit der kontinuierlichen und per Ortung gesteuerten Pilotbohrung wird der Trassenverlauf festgelegt. Es folgen die Aufweitung des Bohrloches und der Einzug des Rohrstranges.
  • Relining


    Beim Reliningverfahren mit Ringraum wird in die gereinigte Altrohrleitung der im Querschnitt geringere Rohrstrang mit einer Einzugsvorrichtung eingezogen.
  • BODENVERDRÄNGUNGSVERFAHREN


    Beim Bodenverdrängungsverfahren wird mit Hilfe eines pneumatisch betriebenem Verdrängungshammers, einer sogenannten „Rakete“, ein unterirdischer Hohlraum aufgefahren. In diesen wird dann die Neurohrleitung eingezogen.
